PUR熱熔膠在智能手機(jī)TP與支架粘接中的應(yīng)用

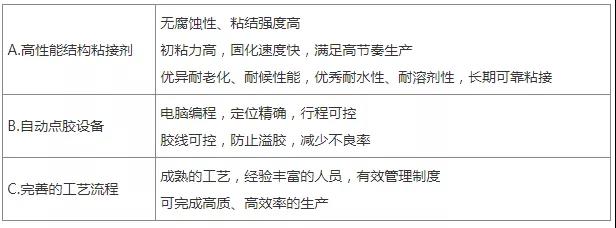

每一部手機(jī)的組裝，都離不開各種各樣的功能膠粘劑。膠粘劑的作用就是把手機(jī)的各部件連接起來(lái)。如今手機(jī)都在往大屏化、窄邊框發(fā)展，傳統(tǒng)3M壓敏膠已經(jīng)滿足不了手機(jī)的組裝要求了。TP觸摸屏與支架使用的膠水，因鋼化玻璃屏上有噴涂處理，且面積較窄，支架也有不同程度變形，故只能采用無(wú)腐蝕性、粘結(jié)強(qiáng)度高，方便拆解返工、耐候性較好的粘接劑—PUR熱熔膠，可能是目前最好的粘框方案。

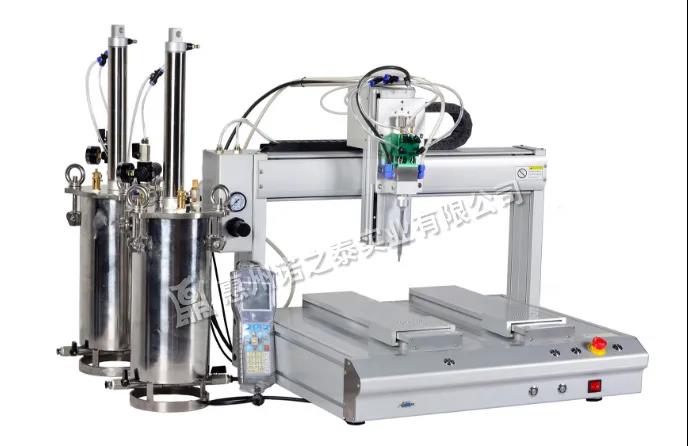

工序說明涂膠工序：點(diǎn)膠程序編寫→點(diǎn)膠→裝配→熱壓（4秒）→冷卻（2秒）→質(zhì)量檢測(cè)返修：熱壓待拆工件（約140℃）→用外力使粘接面分離即可。用工業(yè)酒精清除殘留物。

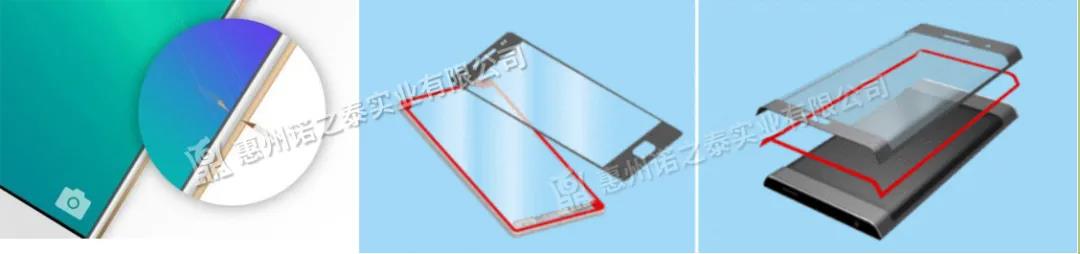

手機(jī)TP屏與手機(jī)邊框支架PUR熱熔膠點(diǎn)膠加工膠粘的操作說明:1.粘接劑填充：根據(jù)不同產(chǎn)品的用膠量，確定合適的加料周期。2.添加粘接劑時(shí)，先關(guān)閉點(diǎn)膠控制器電源，戴上防護(hù)手套（防止?fàn)C傷），旋開容器上蓋，直接加入粘接劑。3.溫度控制：溫度設(shè)定值，一般設(shè)備在出廠時(shí)已調(diào)試完畢，請(qǐng)勿隨意調(diào)整，開機(jī)到后，溫控達(dá)到所設(shè)定溫度后可開始使用。關(guān)于膠量控制：可通過調(diào)節(jié)點(diǎn)膠控制器的氣壓或點(diǎn)膠機(jī)位移速度，獲得需求的膠量。4.PUR熱熔膠在設(shè)定好的溫度條件下加熱融化，用點(diǎn)膠機(jī)施膠于需要被粘接的部位2分鐘內(nèi)完成貼合。（具體時(shí)間依據(jù)環(huán)境溫度和濕度會(huì)有不同）5.建議一般不要超過連續(xù)4小時(shí)加熱時(shí)間，同一支膠管不要重復(fù)加熱三次。6.如果加熱時(shí)間長(zhǎng)了會(huì)使膠管后部結(jié)皮，此時(shí)可捅破結(jié)皮以減少打膠壓力。
為什么不出膠：
1.檢查點(diǎn)膠控制器，是否有壓力顯示。
2.加熱器溫度是否達(dá)到所設(shè)定溫度。
3.粘接劑容器上端，氣管接頭是否被粘接劑堵塞。
4.更換點(diǎn)膠針頭。
1.PUR熱熔膠的內(nèi)聚強(qiáng)度PUR熱熔膠膠體的內(nèi)聚強(qiáng)度與拉絲的影響規(guī)律是：內(nèi)聚強(qiáng)度大，拉絲現(xiàn)象分明；反之，內(nèi)聚強(qiáng)度小，拉絲現(xiàn)象就不會(huì)呈現(xiàn)。 PUR熱熔膠的固化時(shí)間是出現(xiàn)拉絲現(xiàn)象的重要影響因素，規(guī)律上來(lái)說固化時(shí)間短的pur熱熔膠發(fā)生拉絲的幾率低，因?yàn)樵跓崛勰z噴出槍口的時(shí)候形成的細(xì)絲，由于急速的固化，無(wú)法持續(xù)拉長(zhǎng)，容易發(fā)作斷裂，有時(shí)還會(huì)看不出有絲拉出來(lái)。 熔融膠體的流變性對(duì)拉絲起到?jīng)Q議性的作用，對(duì)應(yīng)的和熱熔膠配方的設(shè)計(jì)，配方中材料的選擇以及配伍等相關(guān)。 機(jī)臺(tái)溫度如果太低，會(huì)使PUR熱熔膠本身的稀稠度升高，而發(fā)生拉絲現(xiàn)象。
在線留言
收藏本站
網(wǎng)站地圖
